RationalDMIS 2020.1 Version正式发布
RationalDMIS 2020.1部分新功能预览：
l SP25、X1等扫描探头也能和数字相机/CCD复合使用：
SP25M、X1等扫描测头和CCD影像测头实现复合测量，既能对3D形状进行高精度接触式扫描测量，也可以实现影像测量仪的微观2D非接触测量，提高三坐标测量机的检测能力和实用性。
|
|
|
|
|
l 白光与触发测头复合应用
实现白光测头与触发探头的复合测量。白光非接测量过程中工件无变形，非常适合手机玻璃、手机壳等轻、薄类型产品的检测。白光测头对于工件内部的孔、槽的测量没有特别有效的方法，复合触发测头可以有效地解决孔、槽等测量问题。拓展了应用领域和范围。支持MCR20 和 TESA更换架，在使用白光时，可以将触发Module挂到更换架上，有效避免了两种探头同存而发生碰撞和干涉。
加上之前版本已经实现的复合CCD影响测量，V2020.1已经可以实现触发探头、白光探头、影像拍照探头三合一复合测量，且无需重启软件，无需二次接线，无需换装硬件。
|
|
|
l 驱动接口更新
RationalDMIS 驱动接口是为了让UCC控制器适配更多的测头种类而开发的一项功能。软件可以直接通过此接口控制测头控制盒驱动测头旋转。即可以在UCC控制器上连接Teles等非雷尼绍系列的自动测头。可适配的测头控制盒有：PHC10、UWC200。
l 叶片、开口叶片
叶片特征值模板添加新的选项“全景”输出格式：
叶片支持CC/CV的分段公差。
叶片模块探头补偿后应用后过滤：
叶片分段报告：
开口叶片增加权重拟合，DMIS模板添加开口叶片权重拟合语句
$$ Set.Blade.Bestfit(SECTION:L2:XYR:CC[2]:CV[3])
DMIS模板添加语句组“Waveness”。
单开口叶片拟合算法添加XYR-Offset可变拟合。这是一种可以让理论点的投影点沿理论矢量方向移动特定距离的拟合方法。
|
|
|
l CCD模块增强
增加多种数字滤镜功能，进一步提高了图形抓取的准确性和效率.
可以实时查看设置的滤波效果。
|
|
|
|
l 管道模块更新
管道属性页和输出窗口添加YBC项 和 新的输出模板
|
|
|
|
|
|
l 凸轮模块更新
增加拖放凸轮到实数变量，提取凸轮参数到变量。凸轮元素obtain语句支持新的关键字。支持拖放理论曲线到凸轮轴标签生成理论凸轮。增加凸轮输出界面添加输出到excel。DMIS模板增加语句支持曲线转换成凸轮、增加支持凸轮窗口置前、增加凸轮分组。
l 输出格式
新增输出Renishaw Equator Cal格式文件:

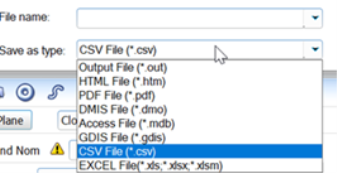

新增添加CSV文件格式：
l 图形及图形报告
图形区元素属性页增加测点预览
图形报告增加显示位置度XYZ误差
l Form报告更新
曲线组合Form误差报告分析增加剔除重复点，并支持数值图形显示。
l 输出报告更新
输出窗口字体放大，提高测量结果显示清晰度
l 探头构建/属性窗口更新
构建测头窗口在组件列表增加“收藏组件”；可根据用户喜好和收藏快速保存和创建新探头，添加一个复选框“Favorites”，可按名称搜索探头；
|
|
|
测头属性页添加组件列表，便于用户快速查看和判断探头组件：
l 直读接口
支持导入CAD文件的最新版本：
Acis : up to 2018 1.0 (SAT & SAB)
CatiaV4 : 4.15 to 4.24
CatiaV5 : R10 to R29 = V5-6R2019
Inventor : 10 to 2020
Parasolid : up to 30
Pro/Eng-Creo : 2000i to WF5, Creo up to 6.0
SolidEdge : 10 to ST10, 2019
SolidWorks : 1999 to 2018
UG-NX : 15 to NX 12.0.2.9 , NX 1872-1888
JT(BREP) : up to 10.3
直读模块支持Catia V6格式:
l 二次开发接口
二次开次接口增加开放更多函数：
EASI_SaveDMISFile ([in] BSTR lpszDMISFileName, [out,retval] LONG* lpRet)
获取所有公差名称：
EASI_GetAllTALabel([in,out] VARIANT* Labels, [out,retval] LONG* lpRetValue);
退出、显示或隐藏软件界面：
EASI_SetAppStatus([in] LONG lStatusType, [out,retval] LONG* lpRetValue);
清除最近报错：
EASI_ClearLastError(void);
获取软件运行状态：
DMISProgramStatus([in] LONG iStatus);
获取报错信息：
ErrorNotify([in] LONG iErrorID);
l 支持HR-MP更换架
支持HR-MP新款更换架，支持3或6模块泊位组合。
Tesa 测头库添加下列组件：
HH-A-T2.5
HH-A-T5
HH-A-T7.5
HH-AS6-T5
HH-AS8-OT2.5
HH-AS8-T2.5
HH-AS8-T7.5
HH-AS8-T5
添加下列2.5度分度测座
HH-A-H2.5
HH-AS8-H2.5
适配两种测头的组件:
HA-HT-CA
HA-HT-150A
HA-HT-300C
HA-HM-CA
HA-HM-250C
HA-HM-500C
HA-HM-750C
扫描测头:
HP-S-X1H
HP-S-X1S
LSP-X3T
l 支持X1-DC241扫描
RationalDMIS 支持DC241以及X1扫描测头组合，实现高效连续测量。
l 输出报告定制新模板：
重新设计定制报告窗口功能，操作手册见单独文档说明；
l 齿轮模块：
齿轮英文PDF输出报告添加一些专业术语符号显示；齿轮齿形测量添加SD、ED设置：
齿轮报告增加级别参数显示（[]内）：
其他详细功能更新，敬请查阅“ReleaseNote 2020.1”文档！
